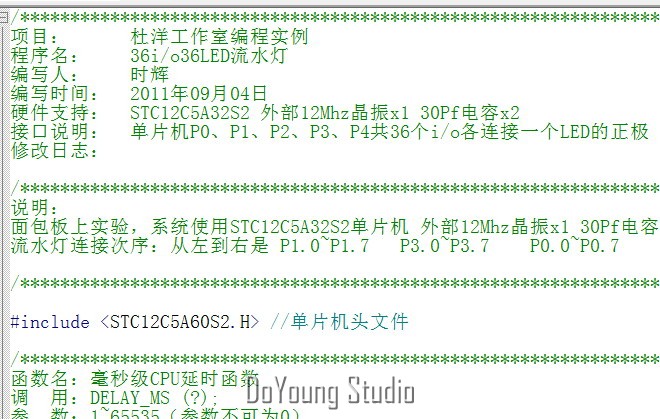

/********************************************************************************************* 项目： 杜洋工作室编程实例 程序名： 36i/o36LED流水灯 编写人： 时辉　 编写时间： 2011年09月04日 硬件支持： STC12C5A32S2 外部12Mhz晶振x1 30Pf电容x2 接口说明： 单片机P0、P1、P2、P3、P4共36个i/o各连接一个LED的正极 修改日志： /********************************************************************************************* 说明： 面包板上实验，系统使用STC12C5A32S2单片机 外部12Mhz晶振x1 30Pf电容x2 流水灯连接次序：从左到右是 P1.0~P1.7 P3.0~P3.7 P0.0~P0.7 P2.7~P2.0 P4.4~P4.7 /*********************************************************************************************/ #include <STC12C5A60S2.H> //头文件 /********************************************************************************************* 函数名：毫秒级CPU延时函数 调 用：DELAY_MS (?); 参 数：1~65535（参数不可为0） 返回值：无 结 果：占用CPU方式延时与参数数值相同的毫秒时间 备 注：应用于1T单片机时i<600，应用于12T单片机时i<125 /*********************************************************************************************/ void DELAY_MS (unsigned int a){ unsigned int i; while( --a != 0){ for(i = 0; i < 600; i++); } } /*********************************************************************************************/ /********************************************************************************************* 函数名：初始化函数 调 用：init ()； 参 数：无 返回值：无 结 果：设置i/o状态（P4口为普通i/o口，全部i/o初始为低电平、全部i/o工作状态为强推挽输出。） 备 注： /*********************************************************************************************/ void init (void){ // i/o初始化 P4SW = 0xFF; //设置P4口为普通i/o口 P0 = 0x00; //设置P0 I/O状态为低电平 P1 = 0x00; //设置P1 I/O状态为低电平 P2 = 0x00; //设置P2 I/O状态为低电平 P3 = 0x00; //设置P3 I/O状态为低电平 P4 = 0x00; //设置P4 I/O状态为低电平 P0M1 = 0x00; //00000000 设置P0 I/O工作方式为：强推挽输出 P0M0 = 0xFF; //11111111 设置P0 I/O工作方式为：强推挽输出 P1M1 = 0x00; //00000000 设置P1 I/O工作方式为：强推挽输出 P1M0 = 0xFF; //11111111 设置P1 I/O工作方式为：强推挽输出 P2M1 = 0x00; //00000000 设置P2 I/O工作方式为：强推挽输出 P2M0 = 0xFF; //11111111 设置P2 I/O工作方式为：强推挽输出 P3M1 = 0x00; //00000000 设置P3 I/O工作方式为：强推挽输出 P3M0 = 0xFF; //11111111 设置P3 I/O工作方式为：强推挽输出 P4M1 = 0x00; //00000000 设置P4 I/O工作方式为：强推挽输出 P4M0 = 0xF0; //11110000 设置P4 I/O工作方式为：强推挽输出 } /*********************************************************************************************/ /********************************************************************************************* 函数名：主函数 调 用：无 参 数：无 返回值：无 结 果：程序开始处，无限循环 备 注： /*********************************************************************************************/ void main (void){ //主函数 unsigned char i; //定义字符型变量i （8位） unsigned int x; //定义整形变量x （16位） x = 100 ; //设置流水速度，即延时x毫秒。 init(); //初始化函数 while(1){ //无限循环 for(i=0;i<8;i++){ //P1段，单LED，低位到高位流动（P1.0~P1.7） P1 = 1<<i; DELAY_MS(x); } P1 = 0x00; //P1段 全灭 for(i=0;i<8;i++){ //P3段，单LED，低位到高位流动（P3.0~P3.7） P3 = 1<<i; DELAY_MS(x); } P3 = 0x00; //P3段 全灭 for(i=0;i<8;i++){ //P0段，单LED，低位到高位流动（P0.0~P0.7） P0 = 1<<i; DELAY_MS(x); } P0 = 0x00; //P0段 全灭 for(i=0;i<8;i++){ //P2段，单LED，高位向低位流动（P2.7~P2.0） P2 = 1<<7-i; DELAY_MS(x); } P2 = 0x00; //P2段 全灭 for(i=4;i<8;i++){ //P4段，单LED，低位向高位流动（P4.4~P4.7） P4 = 1<<i; DELAY_MS(x); } P4 = 0x00; //P4段 全灭 } } /*********************************************************************************************/ /********************************************************************************************* * 杜洋工作室 www.DoYoung.net /*********************************************************************************************/

【实验说明】 # 面包板上实验，系统使用STC12C5A32S2单片机 外部12Mhz晶振x1 30Pf电容x2 # 可以使用其他STC10、11、12系列的单片机代替，可改用内部RC时钟 # 流水灯连接次序，从左到右是： P1.0~P1.7 P3.0~P3.7 P0.0~P0.7 P2.7~P2.0 P4.4~P4.7
