• - DoWatch手表制作过程介绍
  • - DoWatch套件的包装
  • - 原理示意图
  • - 所有元器件
  • - 单片机、时钟芯片、温度传感芯片、锂电池、钢珠、USB接口、磁铁
  • - OLED屏、保险丝、LED、充电控制芯片、电容、电阻、二极管
  • - 制作中需要使用尖形烙铁头（套件中没有，需另配）
  • - 还需要使用刀形烙铁头（套件中没有，需另配）
  • - 办公用夹子，用于两片PCB间的压紧焊接（套件中没有，需另配）
  • - 办公用双面胶（套件中没有，需另配）
  • - 检查10片PCB板是否有划伤或损坏
  • - 了解手表部分A~F板的顺序

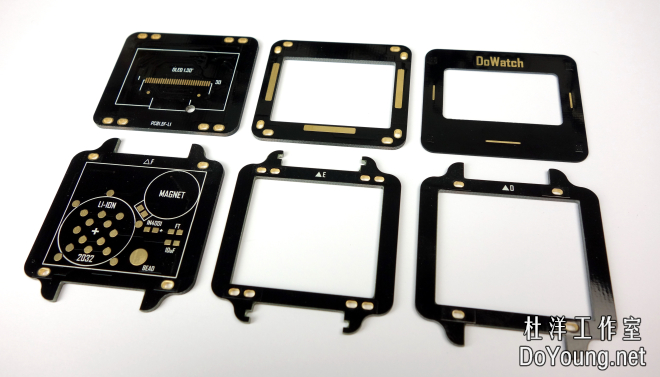

  • - 制作手表部分所需要的6片PCB
  • - 首先焊接C板
  • - 焊接OLED点阵屏
  • - 使用刀形烙铁头，烛台温度设置在280~350摄氏度
  • - 加少量锡和松香，给OLED排线焊盘处挂锡，注意烙铁温度在360度以下，焊接时间不会过长
  • - 锡量不要过大，否则可能导致排线间短路。如果锡块不平整，可多加松香
  • - 把OLED屏背面朝上，排线左右的开孔对准PCB上的镀金小圆点
  • - 烙铁在不加锡的情况下轻轻压OLED排线，使之将下方焊盘的锡熔化并焊牢

  • - 贴片软排线的焊接方法教程
  • - 在OLED屏背面贴上一片双面胶纸，OLED部分完成
  • - 下一步焊接单片机
  • - 套件中使用的是STC12LE5A60S2或STC12LE5A32S2，焊接方法相同

  • - LQFP48贴片芯片的焊接方法教程
  • - 单片机焊接完成后，需仔细检查引脚是否短路或虚焊
  • - 以下过程改用尖形烙铁头
  • - 将C板背面的所有贴片焊盘的其中一个引脚加锡，以方法焊接时的固定
  • - 注意区别两种电容

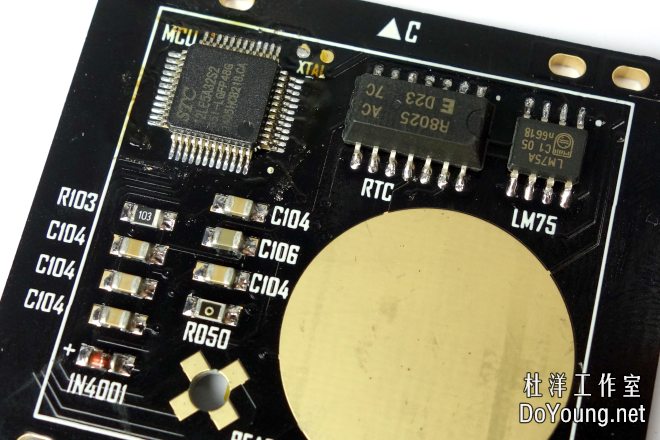

  • - 将元器件如上图焊接一侧引脚（R050处焊接0欧电阻）
  • - 焊接另一侧引脚和芯片的全部引脚，注意芯片的方向和1N4001的正负极（有黑边一侧是负极）
  • - C板焊接完成后按上图把电池放在C板电池位置，并用导线把电池正极与左上角两个固定孔中右侧一个连接
  • - 用手按压使导线接触良好，此时OLED屏显示如上图画面即表示焊接成功
  • - 如没有显示，则重点检查单片机和OLED屏引脚是否有短路、虚焊
  • - 焊接单片机时如引脚脱落或短路，可参考上图，只要不是有连线的引脚都不会有影响
  • - XTAL焊盘不需要接晶振体，它用于意外情况的补救

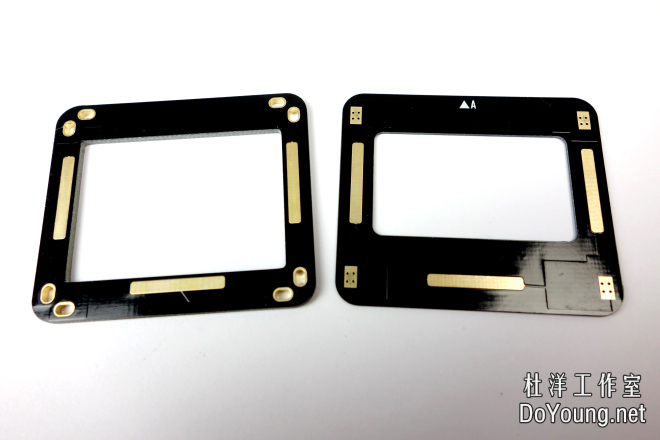

  • - 开始将A板和B板焊接在一起，即制作按键
  • - 为了防止虚焊，先在A板四角焊盘上加一点锡（此处为杜洋工作室创新的锡铆固定设计）
  • - 注意两片板三角号的对应方向
  • - 用夹子固定两片PCB的上下端
  • - 在四个固定孔里加适量的锡，并不断移动烙铁，直到感觉不到A板焊盘上原有锡的硬块，即锡已融合
  • - 此处在焊接时孔内易出现气泡使锡看起来满了，实际上虚焊。所以需要多加锡以排出气体，切记！！
  • - 正确的状态是孔中的锡与PCB平行，不突出也不凹陷，如凹陷较大则再多加锡

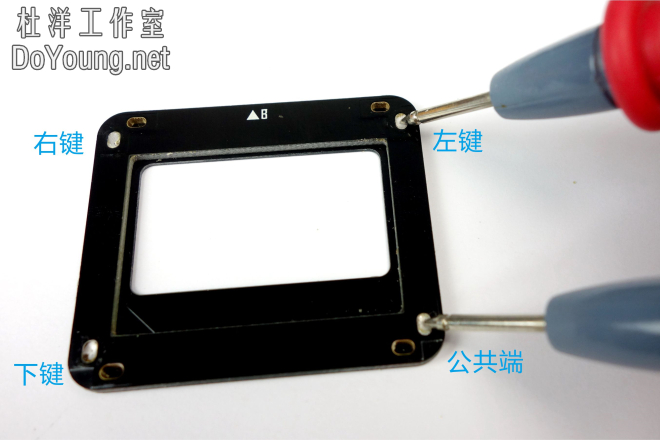

  • - 用万用表放在公共端和另外三端上，同时用另一只手按按键的位置，如按下导通、松开断开则成功
  • - 取下OLED上的保护膜，也不要试图给OLED加贴膜，这会导致按键难以按下
  • - 将焊好的A+B板与C板上的OLED屏做比对，找到最美观的OLED固定位置
  • - 将OLED屏后面的双面胶打开，以找好的最佳位置贴在C板上
  • - 最后再用手在A板表面压紧OLED屏
  • - 用同样的方法焊接A+B板和C板
  • - 焊好后用酒精或干布清洁C板固定孔部分，使之不要突起
  • - 给BEAD的四个焊盘加如上图适量的锡，焊好后一定要用酒精或干布擦去锡表面的杂质，以防接触不良
  • - 把钢珠放在上面时，四个点尽量一同支撑，不易移动
  • - 4个焊盘上的锡位置越向中间，摇动灵敏度越低，越向外呈放射状灵敏度越高
  • - 用同样方法焊接A+B+C板和D板，注意对应固定孔的位置
  • - 然后在与D板同一个固定孔上焊接E板，注意D板和E板必须分开焊接，否则容易虚焊
  • - E板焊接完成后，清洁固定孔处的杂质，使之平整
  • - 如上图所示焊接F板上的元器件，1N4001处要焊接0欧电阻，左上角的焊接焊10uF电容（起固定磁铁作用）
  • - 在电池正极中央4点上加少量锡，四周的5个点加大量锡（起夹紧电池的作用）
  • - F板的电路部分焊接完成，清洁板上杂质
  • - 较薄的磁铁是用于手表内部的
  • - 手表内用的磁铁很薄，切勿受到冲撞，与厚磁铁分开后不要再吸合，以防碎裂
  • - 把磁铁外围上一圈双面胶（起绝缘和固定作用）并放置在单片机上面
  • - 再放入钢珠和锂电池
  • - 把F板背面的4个触片和镀金LOGO用双面胶或办公用改写纸贴好（起保护触片不被挂锡的作用）
  • - 按之前的方法焊上F板，注意右下角处需要用力压紧电池再焊接，保证接触良好
  • - 在F板表耳背面的4个圆形焊盘上加大量锡（能防止手表放置在金属表面而短路）
  • - 完成后需检查各固定孔中的锡是否与PCB平行或轻微凹陷，如果凹陷较大则需要加锡补焊
  • - 完成后拆下胶纸，清洁F板背面的杂质
  • - 观察正面OLED屏是否与A板开口对齐美观，清洁A板表面的杂质
  • - 把手表带上的生耳（金属杆）放入表带中
  • - 清洁表耳孔中的杂质
  • - 将生耳塞进表耳孔中
  • - 塞进另一侧即可完成
  • - 同样方法安装表带另一端
  • - 此时按下键（菜单键），即会显示时间
  • - 再按下键进入全息界面，观察温度值是否正常
  • - 对时钟芯片初始化操作
  • - 在电池电量低或自定义的程序出错时，可用瞬间短接充电触片的方法复位单片机
  • - 正负极短路切勿超过0.5秒，以防止电池过放而损坏。建议可通过ISP下载来复位
  • - 还可用充电触片对单片机进行ISP下载，详见《DoWatch自定义方法》视频
  • - V1.03以上版本支持不断电的ISP下载，点击“下载”后可按菜单键进行下载
  • - 准备充电器的G板、H+I板（2片）、J板共4片PCB
  • - 首先焊接G板的电路部分
  • - 把所有焊盘的一个引脚挂锡
  • - 焊接贴片电容电阻，R-X处焊接1K（102）电阻为快充电模式
  • - 焊接充电控制芯片，注意芯片1脚方向
  • - 小心地焊接其他引脚
  • - 把LED蓝灯倒扣着焊接到孔里（此为杜洋工作室创新设计的“嵌入PCB式灯”）
  • - G板上还有5个预留接口，可自行开发使用，可作ISP下载接口或外接充电、取电接口
  • - 焊接MicroUSB接口，只焊5PIN引脚的两侧即可
  • - 在G板正面左上、右上、右下三个触片中心圆形焊接上加适量锡使之突起
  • - 如自行开发串口通信或ISP下载，可突起左下的触片。但建议不要突起，一旦四点高度不同会影响充电
  • - 完成后插入USB线测试，观察LED灯有没有亮，充电控制芯片是否烫手
  • - 同样方法给G板固定焊盘加锡
  • - 焊接H+I板2片，注意要分开两次焊接，以防止虚焊

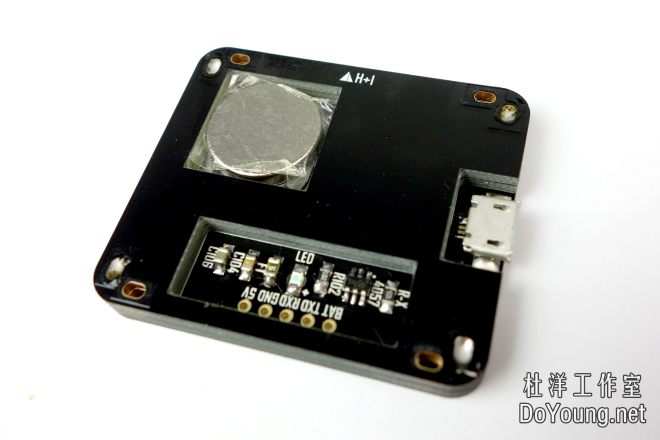

  • - 安装磁铁前需要测试与手表中磁铁吸引的一面
  • - 把磁铁包上双面胶，把吸引手表的一面朝面G板
  • - 同样方法焊接J板
  • - 清洁杂质并插入USB线
  • - 正确充电是先将手表吸到充电器上，再插入USB线，手表屏幕上会显示正在充电的电池
  • - 充电一般需要2~3小时，充电完成后电池图标不会消失，时间到后取下手表即可
  • - DoWatch手表外观尺寸
  • - DoWatch手表功耗（仅代表官方在V1.01版本程序时的粗略测量结果）
  • - DoWatch手表为杜洋工作室原创，版权所有
